Die industrielle Fertigung erfordert absolute Präzision. Geringe Toleranzabweichungen oder eine schlechte Materialauswahl führen zu katastrophalen Montagefehlern, verzögerten Produktionszeitplänen und erheblichen Budgetüberschreitungen. Der Übergang von einem CAD-Entwurf zur physischen Produktion erfordert ein Gleichgewicht zwischen struktureller Integrität, Kosteneffizienz und Skalierbarkeit bei gleichzeitiger Bewältigung komplexer Fertigungstechniken. Entwicklungsteams haben oft Schwierigkeiten, digitale Modelle in physische Teile zu übersetzen, ohne auf unvorhergesehene Fertigungsbeschränkungen zu stoßen. Dieser Leitfaden dient als technische Roadmap für Entwicklungs- und Beschaffungsteams. Sie erfahren, wie Sie Herstellungsprozesse bewerten, Entwürfe hinsichtlich der Herstellbarkeit optimieren und potenzielle Fertigungspartner prüfen, um den Projekterfolg sicherzustellen. Wir konzentrieren uns auf praktische, praxiserprobte Strategien, um die Lücke zwischen digitalen Modellen und der physischen Realität zu schließen und sicherzustellen, dass Ihre Komponenten strenge Leistungsstandards erfüllen.
Design for Manufacturability (DFM) ist von größter Bedeutung: Eine frühzeitige Ausrichtung auf Biegeradien, Lochplatzierung und Standardtoleranzen verhindert kostspielige Nacharbeiten und Materialverschwendung.
Die Prozessauswahl bestimmt die Realisierbarkeit des Projekts: Die Wahl zwischen Laserschneiden, Wasserstrahl oder Stanzen muss direkt mit den Volumenanforderungen, der Materialstärke und den Kantenqualitätsstandards übereinstimmen.
Die Material- und Oberflächenpaarung bestimmt den Lebenszyklus-ROI: Die Auswahl der richtigen Legierung (z. B. Edelstahl 304 vs. 316) und der Endbearbeitungsmethode ist für die Einhaltung von Umweltvorschriften und die langfristige Haltbarkeit von entscheidender Bedeutung.
Die Fähigkeiten der Partner mindern das Risiko in der Lieferkette: Ein qualifizierter Fertigungspartner muss eine überprüfbare Qualitätskontrolle (z. B. ISO 9001), eine automatisierte Ausrüstungskapazität und ein transparentes Durchlaufzeitmanagement nachweisen.
Inhaltsverzeichnis

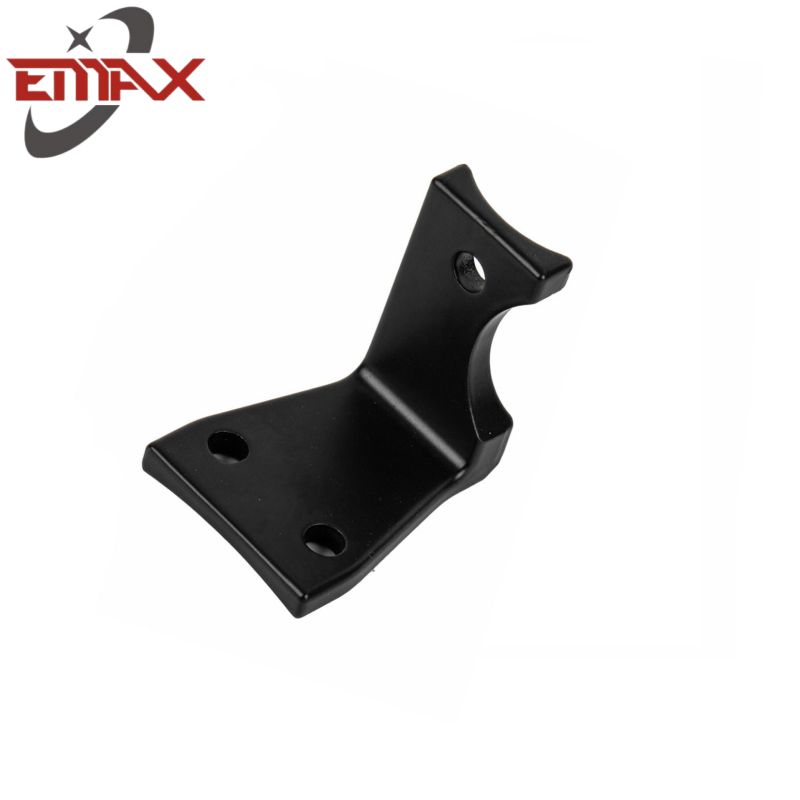

Die physische Umwandlung von flachem Rohmaterial in ein fertiges Bauteil erfolgt nach einem strengen, streng kontrollierten Ablauf. Das Verständnis dieses Arbeitsablaufs hilft Ingenieuren, vorherzusagen, wo Fehler auftreten könnten, und wie sie diese umgehen können. Der Prozess der Blechbearbeitung durchläuft im Allgemeinen die folgenden Phasen:
Materialvorbereitung: Rohes Flachmaterial wird als große Spulen oder Bleche in Standardgröße geliefert. Bediener prüfen das Material auf Oberflächenfehler und überprüfen die Dicke, bevor sie es auf das Schneidbett laden.

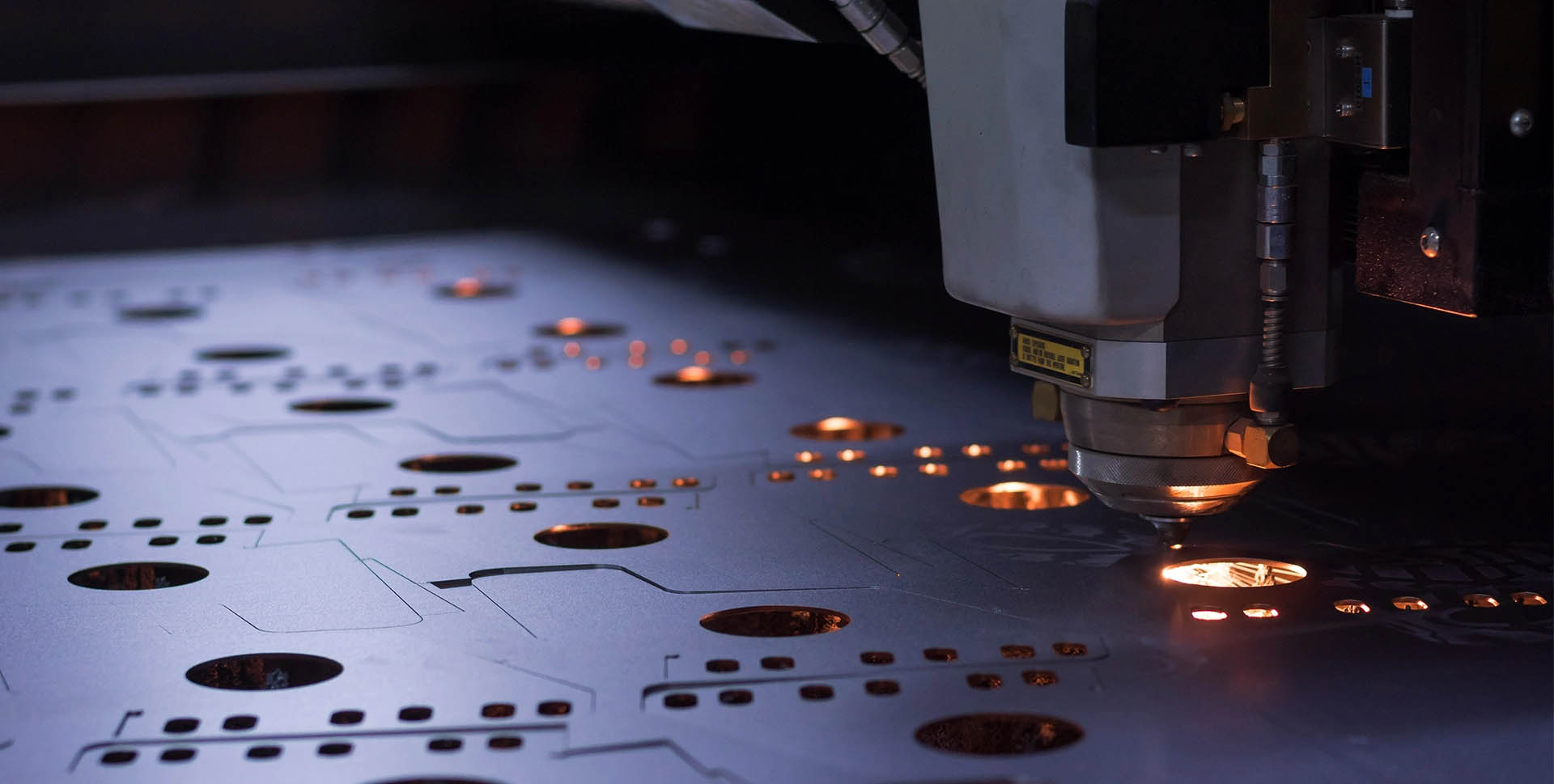

Schneiden und Ausschneiden: Laser, Wasserstrahlen oder Plasmaschneider schneiden das 2D-Flachmuster aus dem Rohblech. In diesem Schritt werden der Außenumfang und die Innenausschnitte definiert.
Umformen und Biegen: Abkantpressen oder Prägematrizen wenden gezielt Kraft an, um den flachen Rohling in eine 3D-Geometrie zu biegen. Dies erfordert die Berechnung von Biegezugaben, um die Materialdehnung zu berücksichtigen.
Fügen und Zusammenbauen: Einzelne Formteile werden verschweißt, vernietet oder aneinander befestigt, um komplexe Unterbaugruppen zu erstellen.
Oberflächenveredelung: Das zusammengebaute Bauteil wird zum Schutz vor Korrosion geschliffen, entgratet und chemischen Behandlungen wie Pulverbeschichtung oder Eloxierung unterzogen.
Qualitätsüberprüfung: Prüfer verwenden Koordinatenmessgeräte (CMM) und optische Scanner, um zu überprüfen, ob das endgültige Teil innerhalb festgelegter Toleranzen mit dem ursprünglichen CAD-Modell übereinstimmt.
Die Arbeit mit Blech erfordert ein tiefes Verständnis der Materialphysik. Ingenieure müssen die Streckgrenze berücksichtigen, die bestimmt, wie viel Kraft erforderlich ist, um das Metall dauerhaft zu verformen. Die Zugfestigkeit bestimmt die maximale Belastung, der das Material standhalten kann, bevor es reißt. Das Materialgedächtnis oder die Rückfederung zwingt Hersteller dazu, Teile leicht zu überbiegen, damit sie sich im richtigen Endwinkel entspannen.
Die kundenspezifische Fertigung erfüllt wichtige Aufgaben in zahlreichen Schwerlastsektoren. Die Vielseitigkeit von Blech ermöglicht die Anpassung sowohl für strukturelle tragende Anwendungen als auch für Schutzgehäuse.
Industriesektor | Typische Anwendungen | Wichtige technische Anforderungen |
|---|---|---|
Schwere Maschinen | Gerätechassis, Fahrerkabinen, Strukturhalterungen | Hohe Zugfestigkeit, Vibrationsfestigkeit, schwere Umformung |
Luft- und Raumfahrt | Innenschotts, Sitzrahmen, Avionikgehäuse | Extreme Gewichtsreduzierung, enge Toleranzen, AS9100-Konformität |
Elektrik und Energie | NEMA-zertifizierte Gehäuse, Sammelschienen, Schaltschränke | Umweltabdichtung, Wärmemanagement, elektrische Leitfähigkeit |
Medizinische Geräte | Chassis für Diagnosegeräte, Operationswagen, Flüssigkeitsgehäuse | Hygienische Oberflächen, Korrosionsbeständigkeit, ISO 13485-Konformität |
Vor dem Schneiden von Material ist es wichtig, grundlegende Toleranzvorgaben festzulegen. Standardmäßige Industrieanwendungen folgen häufig den ISO 2768-m-Richtlinien, die eine zuverlässige Grundlage für die allgemeine Fertigung bieten. Luft- und Raumfahrtkomponenten oder medizinische Präzisionsgeräte erfordern jedoch viel strengere Kontrollen und erfordern häufig Toleranzen von +/- 0,005 Zoll.
Bei komplexen mehrteiligen Baugruppen stellt die Toleranzstapelung eine große Herausforderung dar. Wenn mehrere gefaltete Teile miteinander verschraubt oder verschweißt werden, summieren sich die geringfügigen Abweichungen jeder einzelnen Biegung. Wenn ein Chassis aus fünf miteinander verbundenen Halterungen besteht und jede Halterung um 0,010 Zoll versetzt ist, könnte die endgültige Baugruppe um 0,050 Zoll falsch ausgerichtet sein. Diese Fehlausrichtung beeinträchtigt die strukturelle Integrität, erzwingt manuelle Nacharbeiten am Fließband und führt zu Spannungskonzentrationen, die zu vorzeitigem mechanischem Versagen führen können.
Das Verhältnis von Kosten zu Volumen bestimmt die am besten geeignete Herstellungsmethode. Ingenieure müssen den Breakeven-Punkt bewerten, an dem der Übergang von manuellen Prozessen zur automatisierten Produktion finanziell sinnvoll ist.
CNC-Abkantpressen eignen sich ideal für die Prototypenfertigung in kleinen Stückzahlen und für kurze Produktionsläufe. Es bietet enorme Flexibilität, da Bediener die Werkzeuge schnell und ohne hohe Vorabkosten wechseln können. Sie können in einer einzigen Schicht ein Dutzend verschiedener Geometrien biegen. Umgekehrt erfordern Hartwerkzeuge und Stanzen erhebliche Vorabinvestitionen für die Bearbeitung kundenspezifischer Stahlgesenke. Sobald die Form jedoch erstellt ist, sinkt die Produktionszeit pro Teil auf Sekunden. Die Ermittlung der genauen Volumenschwelle, ab der kundenspezifische Hartwerkzeuge realisierbar sind, gewährleistet eine langfristige Produktionseffizienz.
Die Auswahl der richtigen Schneidtechnologie hängt ganz von der Materialstärke, der erforderlichen Kantenqualität und der thermischen Empfindlichkeit ab. Das Faserlaserschneiden ermöglicht eine schnelle und hochpräzise Bearbeitung von dünnen bis mittelgroßen Metallen. Laser zeichnen sich durch das Schneiden komplizierter Geometrien und kleiner Löcher mit minimaler Schnittfugenbreite aus. Sie sind der Industriestandard für Kohlenstoffstahl bis 3/4 Zoll und Edelstahl bis 1/2 Zoll.
Das Plasmaschneiden dient als Arbeitspferd für dicke, schwere Bleche, bei denen die Kantengenauigkeit zweitrangig gegenüber der reinen Schnittgeschwindigkeit ist. Es nutzt einen beschleunigten heißen Plasmastrahl, um dicken Baustahl zu durchschmelzen. Während Plasma bei schweren Stärken schneller und kostengünstiger ist, hinterlässt es eine rauere Kante und eine breitere Schnittfuge.
Wasserstrahlschneiden ist für wärmeempfindliche Materialien unerlässlich. Durch die Verwendung eines Hochdruckwasserstrahls gemischt mit abrasivem Granat schneiden Wasserstrahlen durch Metall, ohne Hitze zu erzeugen. Dadurch werden Wärmeeinflusszonen (HAZ) verhindert, die die metallurgischen Eigenschaften des Metalls verändern und zu Verformungen des Strukturmaterials führen können. Wasserstrahl ist ideal für dickes Aluminium, Titan und komplexe Luft- und Raumfahrtlegierungen.
CNC-Abkantpressen nutzen eine mehrachsige Hinteranmessung, um variable Geometrien zu berücksichtigen. Der Hinteranschlag fungiert als Roboteranschlag, der das flache Blech präzise über der unteren Matrize positioniert. Beim Absenken des Oberstempels wird das Metall in die Matrize gedrückt, um die Biegung zu erzeugen. Moderne CNC-Bremsen passen sich automatisch an Materialstärkenschwankungen an und berechnen die exakt erforderliche Tonnage.
Beim Stanzen und Stanzen werden Revolver-Stanzpressen eingesetzt, um schnelle, wiederholbare Merkmale zu erzeugen. Eine Revolverpresse beherbergt Dutzende verschiedener Stempel-Matrizen-Kombinationen in einem rotierenden Karussell. Es kann in schneller Folge Löcher stanzen, Luftschlitze erzeugen und Profile stanzen, wodurch es äußerst effizient für perforierte Platten oder komplexe Elektronikgehäuse ist.
Für die Herstellung kontinuierlicher Industriebauteile mit langem Profil wird das Rollformen bevorzugt. Das flache Blech durchläuft eine Reihe zusammenpassender Walzenmatrizen, die jeweils eine schrittweise Biegung vornehmen, bis der endgültige Querschnitt erreicht ist. Dieses Verfahren ist äußerst effizient für die Herstellung von Strukturkanälen, Dachplatten und kundenspezifischen Schienen.
Beim Verbinden von Blechen muss die strukturelle Festigkeit mit ästhetischen Anforderungen in Einklang gebracht werden. Das WIG-Schweißen (Wolfram-Inertgas-Schweißen) bietet eine präzise Kontrolle über die Wärmezufuhr und eignet sich daher ideal für dünne Materialien und sichtbare Nähte, bei denen es auf die Ästhetik ankommt. MIG-Schweißen (Metal Inert Gas) ist schneller und eignet sich besser für dickere Strukturbauteile, bei denen ein tiefes Eindringen erforderlich ist.
Beim Verbinden unterschiedlicher Metalle oder vorbeschichteter Bleche, die der Schweißhitze nicht standhalten, sind Kaltfügetechniken erforderlich. Nieten, technische Strukturklebstoffe und Toxing (ein mechanischer Clinchprozess) sorgen für starke Verbindungen ohne thermische Verformung.
Selbstklemmende Verbindungselemente wie PEM-Muttern, Bolzen und Abstandshalter werden direkt in vorgestanzte Löcher gedrückt. Das Metall fließt kalt in die Ringnut des Befestigungselements und fixiert es dauerhaft. In Kombination mit mechanischen Verriegelungen wie Laschen- und Schlitzkonstruktionen reduzieren diese Befestigungselemente die manuelle Montagezeit drastisch und gewährleisten eine perfekte Ausrichtung ohne komplexe Schweißvorrichtungen.
Kohlenstoffstahl bietet eine hohe Zugfestigkeit und hervorragende Formbarkeit und ist daher die erste Wahl für schwere Strukturanwendungen, Maschinenrahmen und Industriehalterungen. Allerdings sind sekundäre Oberflächenbehandlungen wie Pulverbeschichtung oder Verzinkung erforderlich, um Rost vorzubeugen.
Edelstahl bietet aufgrund seines Chromgehalts eine inhärente Korrosionsbeständigkeit. Güteklasse 304 ist der Standard für den allgemeinen industriellen Einsatz, während Güteklasse 316 Molybdän für eine hervorragende Beständigkeit gegen Chloride und aggressive Chemikalien enthält. Edelstahl ist für Verarbeitungsgeräte in Lebensmittelqualität, medizinische Geräte und Meeresumgebungen, in denen Hygiene und Langlebigkeit nicht verhandelbar sind, obligatorisch.
Aluminium bietet erhebliche Festigkeits-/Gewichtsvorteile und ist daher unverzichtbar für Gehäuse in der Luft- und Raumfahrt, im Automobilbau und im Außenbereich. Es bildet auf natürliche Weise eine schützende Oxidschicht und bietet eine hervorragende Korrosionsbeständigkeit.
Alloy 5052 ist gut formbar und leicht zu schweißen, was es zur ersten Wahl für komplex gebogene Gehäuse macht. Legierung 6061 bietet eine höhere strukturelle Festigkeit, neigt jedoch bei Biegungen mit engem Radius zur Rissbildung. Ingenieure müssen die spezifischen Formbarkeitsgrenzen von Aluminium und die im Vergleich zu Stahl höheren Rückfederungseigenschaften berücksichtigen.
Kupfer und Messing werden für industrielle Anwendungsfälle spezifiziert, die eine hohe elektrische oder thermische Leitfähigkeit erfordern. Kupfer ist der Standard für Stromverteilerblöcke, Stromschienen und Erdungsbänder. Messing bietet eine hervorragende Bearbeitbarkeit und Korrosionsbeständigkeit und wird häufig in speziellen Elektrogehäusen, Schiffsbeschlägen und dekorativen Architekturelementen verwendet.
Standardmäßige technische Regeln schreiben Mindestbiegeradien im Verhältnis zur Materialstärke (t) vor, um Risse an der Außenseite der Biegung zu verhindern. Beispielsweise erfordert Aluminium 6061-T6 typischerweise einen Mindestbiegeradius von 3 bis 6 Tonnen, während weicherer Weichstahl oft mit 1 Tonnen gebogen werden kann.
Ebenso wichtig ist die Platzierung der Löcher. Als allgemeine Faustregel gilt, dass der Abstand vom Rand eines Lochs bis zum Beginn einer Biegung mindestens das 1,5-fache der Materialstärke plus Biegeradius betragen muss. Wenn Löcher zu nah an der Biegelinie platziert werden, dehnt sich das Loch aus, verformt sich und verzieht sich, wenn das Material während des Umformprozesses zieht.
Biegeentlastungen sind erforderlich, wenn eine Biegung nicht über die gesamte Länge eines Teils verläuft. Ohne Hinterschnitt reißt das Material an der Übergangsstelle zwischen gebogenem Flansch und ebener Fläche. Die Breite der Biegeaussparung sollte mindestens der Materialstärke entsprechen und die Tiefe sollte über den Biegeradius hinausgehen.
Durch die Berechnung der minimalen Flanschbreiten basierend auf der Blechdicke und der Wahl der Matrize wird verhindert, dass das Material während der Umformung in die V-Matrize rutscht. Wenn ein Flansch zu kurz ist, kann er nicht über die gesamte Breite des unteren Gesenks reichen, sodass ein genaues Biegen mit herkömmlichen Luftbiegetechniken nicht möglich ist.
Eine Rückfederung tritt auf, wenn das Material versucht, in seine ursprüngliche flache Form zurückzukehren, nachdem die Biegekraft entfernt wurde. CNC-Hersteller kompensieren dies, indem sie das Teil zu stark biegen. Das genaue Ausmaß der Überbiegung hängt von der Streckgrenze, der Dicke und der Faserrichtung des Materials ab. Das Biegen quer zur Faserrichtung des Materials verringert die Rückfederung und das Risiko von Rissen im Vergleich zum Biegen parallel zur Faserrichtung.
Designstrategien müssen auch den thermischen Verzug bei Prozessen mit hoher Hitze minimieren. Beim Schweißen langer Nähte oder beim Laserschneiden komplizierter Muster führt die lokalisierte Hitze dazu, dass sich das Metall ungleichmäßig ausdehnt und zusammenzieht. Ingenieure mildern dies, indem sie intermittierende Stichschweißnähte anstelle von durchgehenden Nähten entwerfen und Versteifungsrippen in große flache Platten einbauen.
Die Oberflächenveredelung schützt das Rohmetall vor Umwelteinflüssen und sorgt für das endgültige ästhetische Erscheinungsbild. Bei der Pulverbeschichtung wird ein trockenes thermoplastisches Pulver aufgetragen, das in einem Ofen gebacken wird, wodurch eine haltbare, schlagfeste und chemisch beständige Oberfläche entsteht, die herkömmlicher Nasslackierung überlegen ist.
Das Eloxieren ist ein elektrochemischer Prozess speziell für Aluminium. Es verdickt die natürliche Oxidschicht und erhöht so die Oberflächenhärte, die Verschleißfestigkeit und den Korrosionsschutz, ohne dass eine nennenswerte Dimensionsdicke entsteht. Dies macht es ideal für Präzisionsteile, bei denen die Lackdicke die Montagetoleranzen beeinträchtigen würde.
Verzinkung, Chromatierung und Feuerverzinkung bieten robusten Umweltschutz für Kohlenstoffstahlkomponenten, die rauen Außenbedingungen ausgesetzt sind.
Oberflächenbehandlungen müssen strengen Umweltvorschriften entsprechen, darunter RoHS (Restriction of Hazardous Substances) und REACH. Ingenieure müssen Konversionsbeschichtungen ohne sechswertiges Chrom und bleifreie Beschichtungsverfahren festlegen. Das Verständnis der regulatorischen Auswirkungen spezifischer chemischer Behandlungen gewährleistet eine langfristige Einhaltung und verhindert kostspielige Neugestaltungen von Produkten, die auf den europäischen Markt kommen.
Die Bewertung der Investitionen eines Partners in die Automatisierung ist von entscheidender Bedeutung, um Konsistenz sicherzustellen und Durchlaufzeiten zu verkürzen. Automatisierte Materialhandhabungssysteme, wie z. B. Turmladesysteme, ermöglichen den unbeaufsichtigten Betrieb von Lasern über Nacht. Roboterschweißzellen sorgen für perfekt gleichmäßige Schweißnähte bei Großserienfertigungen.
Achten Sie bei der Prüfung einer Anlage auf Standard-Industriemaschinen: Hochleistungs-Faserlaser, CNC-Revolverstanzen mit mehreren Werkzeugen, automatisierte Abkantpressen mit aktiver Winkelmessung und Koordinatenmessgeräte (CMM) zur präzisen Qualitätsüberprüfung.
Nicht verhandelbare Zertifizierungen belegen das Engagement eines Herstellers für die Prozesskontrolle. ISO 9001:2015 dient als Grundlage für die allgemeine Fertigung. Luft- und Raumfahrtprojekte erfordern eine AS9100-Zertifizierung, medizinische Geräte erfordern ISO 13485 und Verteidigungsverträge erfordern eine ITAR-Registrierung.
Ein qualifizierter Partner muss eine umfassende Dokumentation bereitstellen. Mit Erstmusterinspektionsberichten (FAI) wird überprüft, ob der erste Produktionslauf alle CAD-Spezifikationen erfüllt. Die Dokumentation des Production Part Approval Process (PPAP) stellt sicher, dass der Herstellungsprozess stabil und wiederholbar ist.
Die interne Lieferkette eines Herstellers wirkt sich direkt auf Ihren Projektzeitplan aus. Bewerten Sie ihre Rohstoffbeschaffungsnetzwerke und direkten Mühlenbeziehungen. Hersteller, die gängige Stärken aus Stahl und Aluminium intern auf Lager haben, können plötzliche Marktschocks und Materialknappheit abfedern und zuverlässige Lieferpläne auch bei Unterbrechungen der Lieferkette gewährleisten.
Eine erfolgreiche Blechfertigung hängt von der Auswahl der richtigen Materialien, Herstellungsprozesse und Produktionspartner bereits in der frühesten Entwurfsphase ab. Die Anwendung der DFM-Prinzipien (Design for Manufacturability) und die Auswahl erfahrener Fertigungsspezialisten können die Produktqualität erheblich verbessern, die Produktionskosten senken und die Durchlaufzeiten verkürzen.
Über Emax
Emax ist ein professioneller Hersteller von kundenspezifischer Metallfertigung, der sich auf Blechfertigung, CNC-Bearbeitung, Metallstanzen, Schweißen und komplette OEM-Fertigungslösungen spezialisiert hat. Mit fortschrittlicher Produktionsausrüstung, strengen Qualitätskontrollsystemen und umfassender Fertigungserfahrung liefert Emax hochpräzise Metallkomponenten für Kunden in einem breiten Spektrum von Industriezweigen.
Wählen Sie Materialien basierend auf Festigkeit, Korrosionsbeständigkeit, Herstellbarkeit und Anwendungsanforderungen aus.
Optimieren Sie Ihr Design mithilfe der DFM-Prinzipien, bevor die Produktion beginnt.
Wählen Sie die für Ihr Projekt am besten geeigneten Schneid-, Umform- und Endbearbeitungsverfahren.
Überprüfen Sie die Fertigungskapazitäten, Zertifizierungen und das Qualitätsmanagementsystem Ihres Lieferanten.
Bevor Sie sich für einen Blechbearbeitungspartner entscheiden, prüfen Sie sorgfältig dessen technisches Fachwissen, Produktionskapazität, Qualitätssicherungsprozesse und Projektmanagementfähigkeiten, um eine gleichbleibende Produktqualität und zuverlässige Lieferung sicherzustellen.
A: Typische Industriestandards liegen zwischen +/- 0,005 und +/- 0,015 Zoll. Die genaue Toleranz hängt stark vom spezifischen Herstellungsprozess, der Materialstärke und der geometrischen Komplexität des Endteils ab.
A: Dickere Materialien erfordern deutlich stärkere Abkantpressen zum Umformen. Sie bestimmen auch die Schneidmethoden, die häufig Plasmaschneiden anstelle von Laserschneiden erfordern, und schränken die Möglichkeit, enge Biegeradien ohne Rissbildung zu erreichen, erheblich ein.
A: Plasmaschneiden bietet die besten Kosten- und Geschwindigkeitsvorteile für dicken Baustahl. Wenn es jedoch auf die Kantenqualität ankommt und Wärmeeinflusszonen vermieden werden müssen, ist das Wasserstrahlschneiden die überlegene, wenn auch langsamere Alternative.
A: Standardisieren Sie die Lochgrößen, um Werkzeugwechsel zu reduzieren. Verwenden Sie gängige Materialstärken, die Hersteller auf Lager haben. Lockern Sie unkritische Toleranzen, entwerfen Sie selbstklemmende Hardware anstelle von kundenspezifischem Schweißen und nutzen Sie Laschen- und Schlitzausrichtungen, um die Montage zu beschleunigen.
A: ISO 9001 ist die absolute Grundlage für das Qualitätsmanagement. Suchen Sie je nach Branche nach speziellen Zertifizierungen, darunter AWS-zertifizierte Schweißer, AS9100 für Luft- und Raumfahrtkomponenten oder ITAR-Registrierung für Verteidigungsanwendungen.
A: Der realistische Zeitrahmen für Prototypen liegt typischerweise zwischen 1 und 3 Wochen. Zu den Faktoren, die dies beschleunigen oder verzögern, gehören die Verfügbarkeit von Rohstoffen, die Komplexität der erforderlichen kundenspezifischen Werkzeuge und spezielle Anforderungen an die Nachbearbeitung.
