Die Spannung zwischen Vorabinvestitionen und langfristiger Stückökonomie bestimmt die Blechfertigung. Entwicklungs- und Beschaffungsteams stehen vor einem strengen Dilemma. Die Wahl der falschen Fertigungsmethode führt bei Kleinserien zu nicht erstattungsfähigen Werkzeugkosten oder bei Großserienfertigung zu margenvernichtenden Stückkosten. Wenn ein Produkt von einer CAD-Datei in die physische Realität übergeht, bestimmt der Herstellungsprozess das Budget, die Vorlaufzeit und die Designflexibilität.

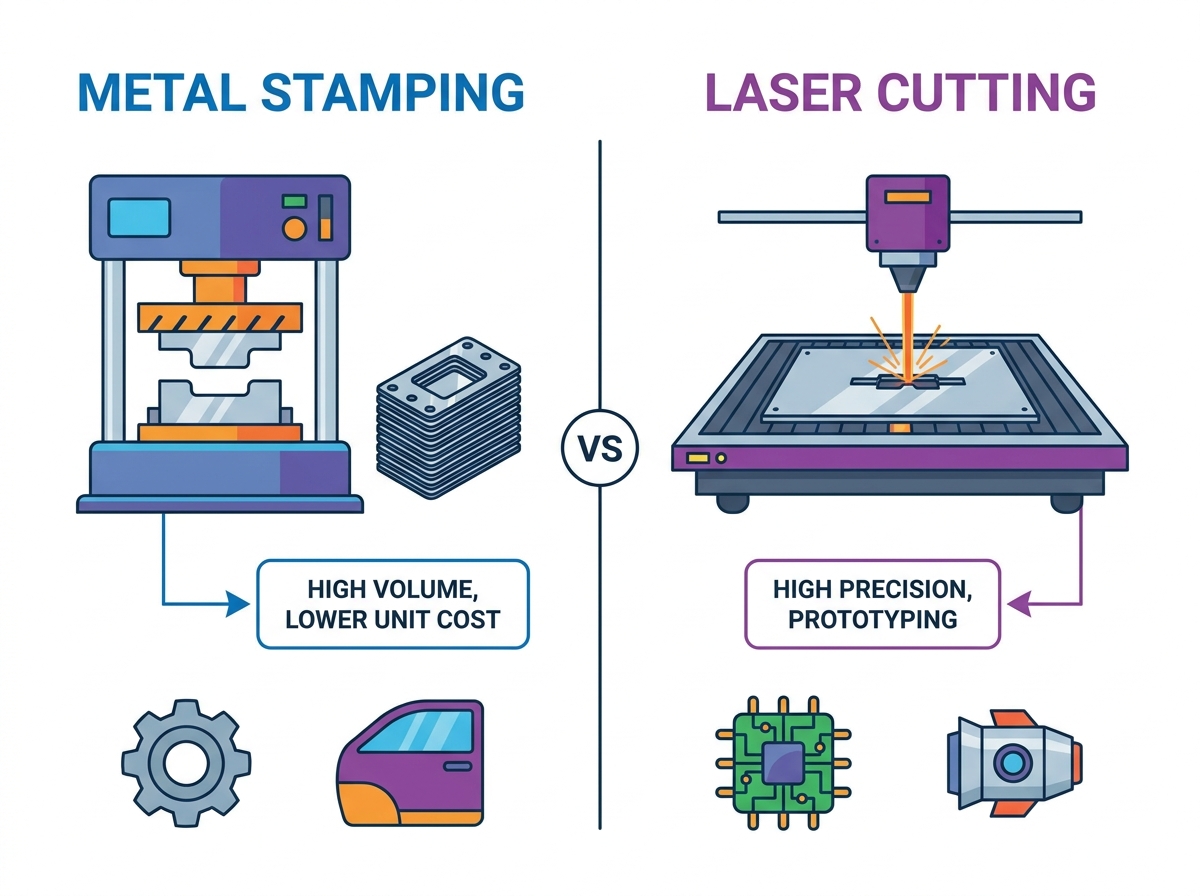

Um diese Herausforderung zu meistern, müssen Hersteller Metallstanzen und Laserschneiden als die beiden vorherrschenden Methoden für die Teileproduktion bewerten. Beide Verfahren verwandeln flache Bleche in funktionale Bauteile, basieren jedoch auf grundlegend unterschiedlichen Prinzipien. Das Stanzen von Metall erfordert enorme physische Kraft und kundenspezifische Hartwerkzeuge. Beim Laserschneiden wird fokussierte Wärmeenergie genutzt, die von einer Software gesteuert wird. Die optimale Wahl hängt vollständig von einer strengen Bewertung des Produktionsvolumens, der Designstabilität und den spezifischen Materialanforderungen ab.
Das Volumen bestimmt die Methodik: Das Laserschneiden ermöglicht eine Kostenreduzierung von bis zu 40 % bei kleinen bis mittleren Stückzahlen (normalerweise unter 3.000 Einheiten), indem die typischen Werkzeugkosten von über 15.000 US-Dollar im Zusammenhang mit dem Stanzen entfallen.
Designagilität vs. feste Produktion: Laserschneiden ermöglicht sofortige, softwaregesteuerte Designiterationen. Das Metallstanzen erfordert bei jeder Designänderung teure und zeitaufwändige Formmodifikationen.
Realitäten in Bezug auf Präzision und Kantenqualität: Beide Methoden erzielen eine hohe Präzision, erzeugen jedoch unterschiedliche Kanteneigenschaften (mechanische Scherung vs. thermisches Schneiden/Wärmeeinflusszone), was sich auf die Anforderungen an die Sekundärbearbeitung auswirkt.
Der Engpass beim Lochen: Der Laserdurchsatz wird stark von der Materialstärke beeinflusst, wobei das Lochen (Lochbohren) bis zu 15 Sekunden pro Loch dauern kann, während beim Metallstanzen Löcher sofort gestanzt werden.
Der Übergangspunkt: Jedes Projekt hat einen mathematischen Break-Even-Punkt, an dem die amortisierten Kosten einer Stanzform günstiger werden als die kontinuierlichen Maschinenzeitkosten des Laserschneidens.
Inhaltsverzeichnis
Um den richtigen Herstellungsprozess auszuwählen, müssen die Produktionskapazitäten an die aktuelle Lebenszyklusphase des Produkts angepasst werden. Während der Prototypenentwicklung und der ersten Markteinführung ändern sich Designs häufig. Diese Volatilität erfordert einen Herstellungsprozess mit niedrigen einmaligen Engineering-Kosten (NRE). Sie benötigen die Möglichkeit zum Schwenken, ohne teure Werkzeuge wegwerfen zu müssen. Umgekehrt erfordert die Massenproduktion möglichst niedrige Stückkosten, sodass höhere NRE-Investitionen akzeptabel und notwendig sind.
Wir sehen das ständig in der Werkstatt. Ein Kunde bringt ein Beta-Design mit und möchte 500 Einheiten. Harte Werkzeuge machen hier keinen Sinn. Wir lassen es auf dem Laser laufen. Sechs Monate später steht der Entwurf fest und es werden jährlich 50.000 Einheiten benötigt. Dann bauen wir das Folgeverbundwerkzeug.
Die Geometrie des Endteils hat großen Einfluss auf die Fertigungsentscheidung. Das Laserschneiden eignet sich hervorragend für die Herstellung komplizierter flacher 2D-Rohlinge. Wenn für diese lasergeschnittenen Teile 3D-Geometrien erforderlich sind, müssen sie sekundäre Fertigungsschritte durchlaufen. Sie benötigen eine Abkantpresse, das Einsetzen von Beschlägen oder manuelles Schweißen. Jeder sekundäre Schritt erhöht den Arbeitsaufwand, die Zeit und das Fehlerpotenzial.
Das Stanzen von Metall funktioniert anders. Eine progressive Stanzpresse kann Stanzen, Lochen und komplexe 3D-Umformungen in einem einzigen Pressenhub durchführen. Das Material wird von einer Spule zugeführt, durchläuft mehrere Stationen in der Form und wird als fertiges 3D-Teil ausgegeben. Dadurch entfällt die sekundäre manuelle Handhabung vollständig.
Gefrorene Designs sind eine absolute Voraussetzung für das Metallprägen. Sobald eine Matrize aus gehärtetem Werkzeugstahl gefertigt ist, erfordert eine Änderung des Designs eine physische Modifikation des Werkzeugs. Sie müssen die Matrize aus der Presse nehmen, sie in den Werkzeugraum schicken, neue Einsätze verkabeln und erneut testen. Dieser Prozess ist mit erheblichen Verzögerungen und erheblichen Kosten verbunden.
Flüchtige Designs erfordern Laserschneiden. Da Laser vollständig durch CAD/CAM-Dateien gesteuert werden, können Ingenieure in der Software einen Lochdurchmesser oder eine Profilkontur ändern. Der Bediener lädt die neue Datei und die Maschine schneidet die neue Revision sofort ohne finanzielle Einbußen.
Die Toleranzanforderungen der endgültigen Anwendung und akzeptable Kantenbedingungen bilden den Rahmen für die anfängliche Fertigungsentscheidung. Beide Verfahren erreichen enge Toleranzen, hinterlassen jedoch unterschiedliche Kantenverhältnisse. Durch mechanische Scherung entstehen eine Überschlagzone, eine Scherzone und eine raue Bruchzone. Beim thermischen Schneiden entstehen Streifen und an der Unterkante kann sich Schlacke bilden.
Das Verständnis dieser Realitäten bestimmt, ob sekundäre Vorgänge wie Entgraten, Schleifen oder maschinelle Bearbeitung erforderlich sind, um die endgültige Spezifikation zu erfüllen. Wenn Sie für eine bündige Schweißverbindung eine perfekt quadratische Kante benötigen, ist bei einer lasergeschnittenen Kante möglicherweise eine Nachbearbeitung erforderlich, um die Wärmeeinflusszone zu entfernen.
Beim Metallstanzen werden flache Bleche mithilfe enormen mechanischen oder hydraulischen Drucks in bestimmte Formen umgewandelt. Das Blech wird einer Presse zugeführt, die eine individuell gefertigte Matrize enthält. Während die Presse zyklisch arbeitet, drückt die obere Matrize das Material in die untere Matrize und führt Vorgänge wie Stanzen, Lochen und Formen in Sekundenbruchteilen aus.
Die Realität der Herstellung kundenspezifischer Werkzeuge bestimmt den Stanzprozess. Der Bau eines Folgeverbundwerkzeugs umfasst die Entwicklung, Bearbeitung, Montage und Prüfung von gehärteten Stahlkomponenten. Die Vorlaufzeiten betragen oft mehrere Wochen bis hin zu einigen Monaten. Das erforderliche Vorabkapital übersteigt häufig 15.000 US-Dollar, abhängig von der Komplexität und Größe des Teils.
Diese Anfangsinvestition stellt eine Eintrittsbarriere für Projekte mit geringem Volumen dar. Es ermöglicht jedoch eine beispiellose Effizienz im großen Maßstab. Sobald die Matrize gebaut und eingestellt ist, kann die Presse mit 60 bis 200 Hüben pro Minute laufen. Die Maschine übernimmt die schwere Arbeit und die Arbeitskosten pro Teil sinken auf nahezu Null.
Das Folgestanzen unterscheidet sich deutlich von einfacheren mechanischen Methoden. Beim Scheren werden gerade Klingen verwendet, um einfache, geradlinige Schnitte auszuführen, wobei bei einfachen rechteckigen Zuschnitten die Geschwindigkeit Vorrang hat. Beim Revolver-Stanzpressen werden standardmäßige, modulare Werkzeuge zum Stanzen von Standard-Lochmustern und einfachen Umfängen verwendet.
Beim progressiven Stanzen werden hochgradig angepasste Werkzeuge verwendet, um schnell komplexe 3D-Teile mit mehreren Funktionen zu erstellen. Das Material bewegt sich durch aufeinanderfolgende Stationen innerhalb eines einzelnen Formblocks. Station eins könnte Pilotlöcher durchbohren. Station zwei löscht den Umriss. Station drei bildet einen Flansch. Station vier schneidet das Teil von der Trägerbahn frei.
Metallstanzen dominiert Branchen, in denen Geschwindigkeit, Konsistenz und Volumen von größter Bedeutung sind. Zu den optimalen Anwendungsfällen gehören:
Karosserieteile und Strukturhalterungen für Kraftfahrzeuge.
Interne Gehäusekomponenten der Unterhaltungselektronik.
Befestigungselemente, Clips und Anschlüsse für große Mengen.
Gerätegehäuse und interne Strukturstützen.
Elektrische Kontakte und Abschirmkomponenten.
Beim Laserschneiden werden fokussierte, leistungsstarke Laserstrahlen verwendet, um Blech zu schmelzen, zu brennen oder zu verdampfen. Moderne Fertigungsanlagen verwenden hauptsächlich Faserlaser für dünne bis mittlere Metalle und CO2-Laser für dickere Platten oder nichtmetallische Materialien. Der Laserkopf bewegt sich von präzisen CNC-Systemen geführt über das Material und führt komplexe Geometrien mit minimalem Setup aus.
Der Hauptvorteil des Laserschneidens ist der vollständige Verzicht auf physische Sonderwerkzeuge. Die Produktion basiert vollständig auf CAD/CAM-Dateien. Die Bediener laden das Material, importieren das Verschachtelungsprogramm und leiten den Schnitt ein. Dieser digitale Workflow ermöglicht eine Produktion am selben Tag und kostenlose Design-Iterationen.
Wenn ein Ingenieur feststellt, dass ein Montageloch um zwei Millimeter daneben liegt, aktualisiert er die DXF-Datei. Der Bediener aktualisiert die Verschachtelung und das nächste Teil von der Maschine ist korrekt. Mit einem Prägestempel geht das nicht.
Bevor ein Laser ein Profil schneiden kann, muss er in das Material eindringen. Dieser technische Vorgang wird als Piercing bezeichnet. Der Laser sendet hohe Energieimpulse an einen einzelnen Punkt, um ein erstes Eintrittsloch zu bohren, bevor der Schneidpfad ausgeführt wird. Die Einstechzeiten skalieren dramatisch mit der Materialstärke.
Bei dicken Stahlplatten kann eine Laserschneidmaschine bis zu 15 Sekunden damit verbringen, nur ein einziges Eintrittsloch zu bohren. Bei Teilen mit einer hohen Dichte an Innenlöchern wirkt sich dieser durchdringende Engpass stark auf den Gesamtdurchsatz aus. Eine Stanzpresse stanzt alle diese Löcher gleichzeitig in einem Hub.
Das Laserschneiden gedeiht in Umgebungen, in denen Flexibilität und Präzision ohne Mengenbeschränkungen erforderlich sind. Zu den optimalen Anwendungsfällen gehören:
Kundenspezifische Schaltschränke und Bedienfelder.
Luft- und Raumfahrtkomponenten, die exotische Legierungen und enge Toleranzen erfordern.
Architekturpaneele und dekorative Paravents in kleinen Stückzahlen.
Rapid Prototyping für Produktentwicklungszyklen.
Halterungen für schwere Geräte werden in geringen Jahresmengen hergestellt.
Die finanzielle Bewertung konzentriert sich auf die NRE-Kosten im Vergleich zu den Produktionskosten pro Teil. Beim Laserschneiden fallen Werkzeugkosten von 0 US-Dollar an, was im krassen Gegensatz zu den hohen Anschaffungskosten für Stanzformen steht. Diese Dynamik führt bei Kleinauflagen unter 3.000 Stück zu einer Kostenersparnis von bis zu 40 % beim Einsatz von Lasern.
Die Produktionskosten pro Teil variieren je nach Maßstab. Beim Stanzen fallen Kosten im Bruchteil eines Cents pro Teil an, da die Presse mehrmals pro Minute zyklisch arbeitet. Beim Laserschneiden bleiben die Stückkosten aufgrund der kontinuierlichen Maschinenzeit, des Stromverbrauchs und des teuren Hilfsgasverbrauchs relativ niedrig und die Kosten pro Teil sind höher.
Die Amortisationsrechnung bestimmt die Entscheidung. Sie müssen berechnen, wie die Werkzeugkosten über den gesamten Produktionslauf verteilt werden. Eine Matrize im Wert von 20.000 US-Dollar, die sich über 100.000 Teile amortisiert, erhöht die Stückkosten nur um 0,20 US-Dollar und gleicht die langsameren Zykluszeiten eines Lasers schnell aus.
Kostenfaktor | Metallstanzen | Laserschneiden |
|---|---|---|
Upfront Tooling (NRE) | Hoch (über 15.000 $) | Null ($0) |
Kosten pro Teil im Maßstab | Extrem niedrig | Mäßig bis hoch |
Kosten für Designänderungen | Hoch (Werkzeugmodifikation) | Null (Software-Update) |
Unterstützen Sie den Gasverbrauch | Keiner | Hoch (Stickstoff/Sauerstoff) |
Beide Methoden bieten eine außergewöhnliche Maßgenauigkeit. Beim Präzisionsstanzen werden in der Regel branchenübliche Toleranzen von ±0,005 Zoll eingehalten. Moderne Faserlaser können engere Profiltoleranzen erreichen, die bei flachen Rohlingen oft ±0,002 Zoll erreichen. Der entscheidende Unterschied liegt in den Kanteneigenschaften.
Das Stanzen erzeugt einen mechanischen Schereffekt, der zu einem deutlichen Überschlag, einer brünierten Scherzone und einer raueren Bruchzone führt. Beim Laserschneiden entsteht eine thermische Kante, die durch vertikale Streifen und mögliche Krätzeansammlungen auf der Unterseite gekennzeichnet ist.
Beim Laserschneiden entsteht eine Wärmeeinflusszone (HAZ). Die intensive thermische Energie verändert die metallurgische Struktur entlang der Schnittkante. Dies kann bei bestimmten Legierungen zu örtlicher Verhärtung oder Mikrorissen führen, was häufig eine Nachbearbeitung erforderlich macht, wenn die Kante anschließendes Gewindeschneiden oder präzises Biegen erfordert.
Die Zeit bis zum ersten Teil begünstigt das Laserschneiden erheblich. Ein Laser kann Stunden nach Erhalt einer CAD-Datei ein physisches Teil herstellen. Beim Stanzen sind Wochen oder Monate erforderlich, um eine Folgeverbundstanze zu bearbeiten, zusammenzubauen, auszuprobieren und zu testen.
Der skalierte Durchsatz macht diesen Vorteil vollständig zunichte. Das Laserschneiden verfügt über eine lineare Zeit-pro-Teil-Metrik. Das Schneiden von zwei Teilen dauert genau doppelt so lange wie das Schneiden von einem. Durch das Stanzen werden mehrere komplexe Merkmale gleichzeitig in einem einzigen Pressenhub im Bruchteil einer Sekunde erzeugt.
Der Engpass beim Laser-Piercing verringert die Geschwindigkeit des thermischen Schneidens zusätzlich. Eine Laserschneidmaschine kann bis zu 15 Sekunden damit verbringen, ein einzelnes Eingangsloch in dicke Bleche zu bohren. Dies führt bei Teilen mit hoher Lochdichte im Vergleich zur sofortigen mechanischen Stanzwirkung einer Stanzpresse zu einer erheblichen Produktionsverzögerung.
Beide Prozesse verarbeiten Kohlenstoffstahl, Edelstahl, Aluminium und Kupfer effektiv. In der Vergangenheit hatten Laser mit stark reflektierenden Materialien wie Kupfer und Messing Probleme, doch moderne Faserlaser haben dieses Problem weitgehend entschärft.
Dickenbeschränkungen bestimmen die Auswahl der Ausrüstung. Das Stanzen dicker Metallplatten erfordert eine enorme Presskraft und eine robuste Gesenkkonstruktion, um Werkzeugversagen und Materialrisse zu verhindern. Für Laser gelten Leistungsgrenzen. Mit zunehmender Materialdicke führt die Divergenz des Laserstrahls zu einer Verschlechterung der Kantenqualität, was zu breiteren Schnittfugen und stärkerer Bartbildung führt.
Jedes Blechprojekt hat einen mathematischen Break-Even-Punkt. Zur Berechnung dieses Volumens ist eine bestimmte Formel erforderlich: (Kosten für Stanzwerkzeuge) / (Kosten pro Laser - Kosten pro Stanzeinheit) = Break-Even-Menge. Wenn Ihr geplantes Volumen diese Menge überschreitet, ist das Stempeln die wirtschaftlichere Wahl.
Genaue Berechnungen müssen versteckte nachgelagerte Kosten berücksichtigen. Das Stanzen erfordert die Wartung, das Schärfen und die Lagerung der Matrize. Laserschneiden verbraucht teure Hilfsgase wie Stickstoff oder Sauerstoff und erfordert oft eine Nachbearbeitung. Ein lasergeschnittenes Teil muss möglicherweise manuell an der Abkantpresse gebogen werden, während ein gestanztes Teil vollständig geformt aus der Matrize kommt.
Viele erfolgreiche Hersteller nutzen hybride Ansätze. Sie nutzen Laserschneiden für den ersten Markteintritt, Prototypen und Beta-Phasen. Dies ermöglicht Designoptimierungen basierend auf Feldtests. Sobald das Design eingefroren ist und die Marktnachfrage ein hohes Volumen garantiert, wird auf progressives Stanzen umgestellt, um die langfristige Rentabilität zu maximieren.
Das Stempeln birgt spezifische betriebliche Risiken. Der Werkzeugverschleiß führt im Laufe der Zeit zu Toleranzabweichungen, was Wartungsstillstände erforderlich macht. Das katastrophalste Risiko sind die Kosten für Konstruktionsänderungen nach dem Schneiden des Werkzeugs. Die Abhilfe erfordert ein rigoroses Prototyping, den Einsatz virtueller Simulationssoftware zur Vorhersage des Materialflusses und den Einsatz modularer Matrizenkonstruktionen, bei denen einzelne Stempeleinsätze ausgetauscht werden können, ohne das gesamte Werkzeug neu aufbauen zu müssen.
Das Laserschneiden stellt unterschiedliche Herausforderungen dar. Durch thermische Verformung werden dünne Materialien häufig verzogen. Mikrorisse in der Wärmeeinflusszone können die strukturelle Integrität beeinträchtigen. Bei dicken Materialien mit komplexen Geometrien und zahlreichen Einstichstellen kommt es zu Durchsatzengpässen. Zur Abhilfe gehören die Optimierung der Laserparameter, der Einsatz von Hochdruck-Stickstoff-Hilfsgas zur Kühlung der Schnittzone und die Durchführung einer strengen Kapazitätsplanung zur Verwaltung der Maschinenzeit.
Fordern Sie von Ihrem Fertigungspartner eine Analyse mit zwei Kostenvoranschlägen an, um die Werkzeugamortisation mit den Pauschalpreisen für Laser zu vergleichen.
Berechnen Sie Ihren spezifischen Volumenkreuzungspunkt basierend auf den tatsächlichen Werkzeug- und Stückkosten für Ihre genaue Geometrie.
Bewerten Sie Ihre interne Design-Roadmap, um sicherzustellen, dass Sie sich nicht auf harte Werkzeuge festlegen, bevor die Produktgeometrie vollständig festgelegt ist.
Überprüfen Sie Ihre sekundären Betriebsanforderungen, um zu sehen, ob die Umformung im Gesenk die manuelle Abkantarbeit einsparen kann.
Mit jahrelanger Erfahrung in der Präzisionsfertigung hat sich Emax zu einem vertrauenswürdigen OEM- und kundenspezifischen Fertigungspartner für Kunden in ganz Nordamerika, Europa und anderen globalen Märkten entwickelt. Das Unternehmen ist auf Präzisions-CNC-Bearbeitung, Blechbearbeitung, Schweißfertigung, Metallstanzen und komplette kundenspezifische Fertigungslösungen spezialisiert und beliefert Branchen wie Industrieausrüstung, Automatisierung, Automobilindustrie, medizinische Geräte, Elektronik und Energie.
Unterstützt durch fortschrittliche CNC-Bearbeitungszentren, erfahrene Ingenieurteams und ein umfassendes Qualitätsmanagementsystem ist Emax bestrebt, hochpräzise, kostengünstige Komponenten mit gleichbleibender Qualität, schnellen Durchlaufzeiten und zuverlässigem technischen Support in jeder Phase der Produktentwicklung und Massenproduktion zu liefern.
A: Der Übergang erfolgt typischerweise zwischen 3.000 und 10.000 Einheiten. Die Komplexität der Teile und der anfängliche Werkzeugschwellenwert von über 15.000 US-Dollar verändern diese Zahl jedoch erheblich. Bei hochkomplexen Teilen ist das Stanzen möglicherweise früher gerechtfertigt, während einfache flache Rohlinge möglicherweise länger auf dem Laser bleiben.
A: Ja, Laser übertreffen das Prägen oft in der 2D-Profilgenauigkeit und erreichen ±0,002 Zoll. Allerdings lassen sich durch das Stanzen komplexe 3D-Formen, Biegungen und die allgemeine Wiederholbarkeit von Teil zu Teil bei großen Produktionsläufen viel besser steuern.
A: Dicke Materialien erfordern eine enorme Presskraft zum Stanzen, was die Werkzeugkosten erhöht. Bei Lasern führen dicke Platten zu einer Strahldivergenz, wodurch sich die Kantenqualität verringert und eine drastische Zeitstrafe von 15 Sekunden für das Lochen pro Loch entsteht.
A: Ja. Beim Laserschneiden entsteht eine Wärmeeinflusszone (HAZ). Die thermische Energie verändert die Mikrostruktur des Materials und führt häufig zu einer Verhärtung der Kante. Dies kann zu Mikrorissen führen und sich negativ auf sekundäre Vorgänge wie Gewindeschneiden oder Biegen auswirken.
A: Beim Scheren werden einfache gerade Schnitte ausgeführt. Beim Revolverstanzen werden Standardwerkzeuge für Grundgeometrien verwendet. Beim progressiven Stanzen werden individuell gefertigte Werkzeuge verwendet, um mehrere komplexe Vorgänge gleichzeitig auszuführen und so schnell hochkomplexe 3D-Teile zu erstellen.
A: Ja, ein hybrider Lebenszyklusansatz ist weit verbreitet. Hersteller nutzen Laserschneiden für die Prototypenerstellung und Betaläufe, um im Vorfeld bis zu 40 % einzusparen. Sobald das Design eingefroren ist und das Volumen zunimmt, investieren sie in die Stanzung für die Massenproduktion.
